宿舍智慧安全配电与管理方案

1、方案综述

本方案采用电博士智慧电能管理系统与Mantunsci S3系列智慧式微型断路器，作为每间宿舍专用的用电安全保障与计量。

可以直接安装到楼层配电间的低压配电柜的导轨上，也可以安装到宿舍内的的照明电箱内。

2、系统配置，产品选型

①、在楼层低压配电间内为每间宿舍配置一个Mantunsci S3-ZNC32，220VAC，32A，2P带漏保智慧微断，（每个开关在电箱导轨上实际占3P位置）

配电间内每8间宿舍配置一个S3-P25电源模块（每个占2P位置，每超过8户加一个）

每配电间配置一个S3-T30通讯模块（占1P位置，超过24间宿舍需增加一个，并增加一条网线）。

②、在每间宿舍直接安装一个Mantunsci S3-ZNC32，220VAC，32A，2P带漏保智慧微断，（每个开关在电箱导轨上实际占3P位置），并配置一个S3-P25电源模块和一个S3-T30通讯模块。

◎安装要求：
①设计时，留RJ45网线接头或插座，在通讯模块T30安装位附近，不方便布线的环境也可以选无线WIFI工作模式，需确保WIFI信号覆盖；

②设计时，低压配电柜导轨建议留多1P空间以便于安装智慧微断与相关配件。

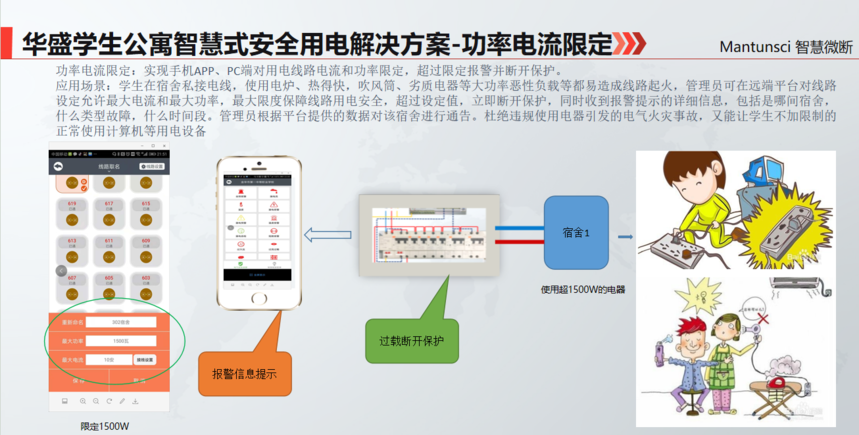

③可以远程控制违规使用电器，过载保护，短路保护，漏电保护，并计量用电度数。

             （厦门大学智慧校园用电管理系统）
